LED전광판의 NTSC/PAL COMMUNICATION TYPE에 관한 설명





    1. NTSC(National Television System Committee)



    NTSC는 National Television System Committee의 약자로서 1953년 12월에 제정되어



    일련의 TV 방송 송, 수신용 표준 프로토콜을 개발하기 위해 설립된 미국의 기관입니다.



    미국 연방 통신위원회(FCC)는 당초 3원색을 차례로 보내는 CBS방식을 채택했으나 그 후



    흑백 TV에서도 사용가능한 NTSC 방식을 채택했습니다.



    그러나 NTSC 방식은 고도의 대역압축을 위해서 전송회로의 고성능이 요구되므로 이것의



    개량형으로서 독일은 PAL(Phase Alternation Line)방식을 제안하였으며 프랑스는



    SECAM(Squentiel Couleur  Mmoire )방식을 제안하였습니다.



    수차에 걸친 국제회의에서 컬러 텔레비전 표준방식의 국제적 통일이 계획되었으나 아쉽게도



    실현되지는 못하였습니다.



    NTSC 방식의 특색은 인간의 눈이 미세한 면적에 대해서는 색채를 거의 느끼지 못하는



    점을 이용하고 있습니다.



    비교적 큰 면적의 신호(약 500kHz)는 3원색을 충실히 전송하고, 중면적의 신호(500 kHz



    ~1.5 MHz)에 대해서는 색채의 포화도를 낮게하고 휘도(일정한 넓이를 가진 광원 또는



    빛의 반사체 표면의 밝기를 나타내는 양)는 정확히 전송하며, 미세한 면적의 신호(1.5 MHz



    이상)에 대해서는 휘도 신호만을 전송하는 방식을 사용하고 있습니다.



    이처럼 흑백 TV와의 호환성을 유지하기 위해 카메라에서 촬영한 R, G, B의 삼원색 컬러



    신호를 그대로 보내는 것이 아니라 밝기 정보인 휘도 신호와 색의 정보인 2개의 색차



    신호로 변환합니다.



    간단히 말하자면 색 정보를 사람의 시각에 맞춰 교묘히 삽입함과 동시에 전송하는



    방식으로서 회로가 간단하여 TV 수상기의 가격이 저렴한 이점이 있습니다.



    NTSC는 인터레이싱(interlacing)이라는 주사 시스템을 채용하고 있는데 NTSC의



    TV 이미지는 프레임당 525개의 수평 주사선을 가지고 있습니다.



    이러한 주사선들은 왼쪽에서 오른쪽으로 그리고 위쪽에서 아래쪽으로 주사되는데,



    매 한 줄마다 건너뛰어 집니다.



    그렇기 때문에 하나의 완전한 프레임을 완성하려면 화면을 두 번 훑어야 합니다.



    한번은 홀수번째 줄을, 다른 한번은 짝수번째 줄을 주사하게 되지요.



    절반의 프레임을 주사하는데 걸리는 시간은 대략 1/60초 정도 소요되므로 완전한



    프레임은 매 1/30초마다 주사됩니다.



    디지탈 카메라로 TV 화면을 촬영할 때 1/30초로 촬영하는 것이 바로 이런 이유입니다.



    NTSC 표준은 컬러 신호를 위해 새로운 매개변수를 추가한 것 외에는 예전의 방식에



    비해 크게 변화하지 않았습니다.



    NTSC 신호들은 컴퓨터 시스템과는 직접 호환성이 없기 때문에 이런 신호들을 컴퓨터가



    이해할 수 있는 디지털 비디오로 변환하는 아답타들이 있습니다.



    이와는 반대로 TV 수신기가 컴퓨터 디스플레이의 대용으로 사용될 수 있도록 디지털



    비디오를 NTSC 신호로 변환할 수 있는 장치도 있습니다.



    전통적인 TV 수신기가 컴퓨터 모니터에 비해 해상도가 낮기 때문에 TV 화면이



    매우 크더라도 그것이 모든 컴퓨터 응용 분야에 완벽하게 호환되지는 않습니다.



    최근 들어서는 HDTV라고 알려진 고화질 TV가 새롭게 채택되어 컴퓨터 시스템과



    직접적인 호환성을 가지게는 되었지만 TV세트의 가격이 일반 TV에 비해서 다소



    높은 편입니다.





    2 . PAL(Phase Alternation Line)



    PAL은 Phase Alternation by Line의 약자로서 독일에서 개발된 컬러 TV 방송



    방식으로 미국을 비롯한 다른 나라에서 채택되고 있는 NTSC 방식과 비슷하지만



    색신호를 취급하는 방법에 차이가 있습니다.



    PAL 방식은 NTSC방식에 비해 신호 전송체계에 따른 색변형이 적고 방송설비에



    고도의 규격이 필요없다는 이점이 있습니다.



    그리고 초당 25프레임을 갖는 방송 방식으로 NTSC(초당 30프레임)보다 프레임



    수에서는 뒤지지만 수직 주사선이 625라인으로 더 많고 더 높은 대역폭을 사용하기



    때문에 해상도는 NTSC에 비해서 높으며 560 x 720 화소를 나타냅니다.



     PAL 방식의 수상기는 NTSC 방식에 비해 이미지의 깜박임 현상과 다소 비싸다는



    단점이 있습니다.



    NTSC 방식은 한국, 미국, 일본, 대만, 캐나다, 멕시코 등 44개국이 사용하고 있는



    비디오 출력 방식이며, PAL은 독일, 영국, 중국, 북한, 브라질등 100여개국이



    사용하고 있습니다.



    디지탈 카메라의 기종에 따라서 NTSC 와 PAL 방식을 두가지 다 채용하거나



    한 가지 방식을 채용하는 카메라가 있습니다.



    이 두 가지 방식은 서로 호환이 되지 않으므로 제품 구입시 두 가지 방식을



    확인해야 합니다.

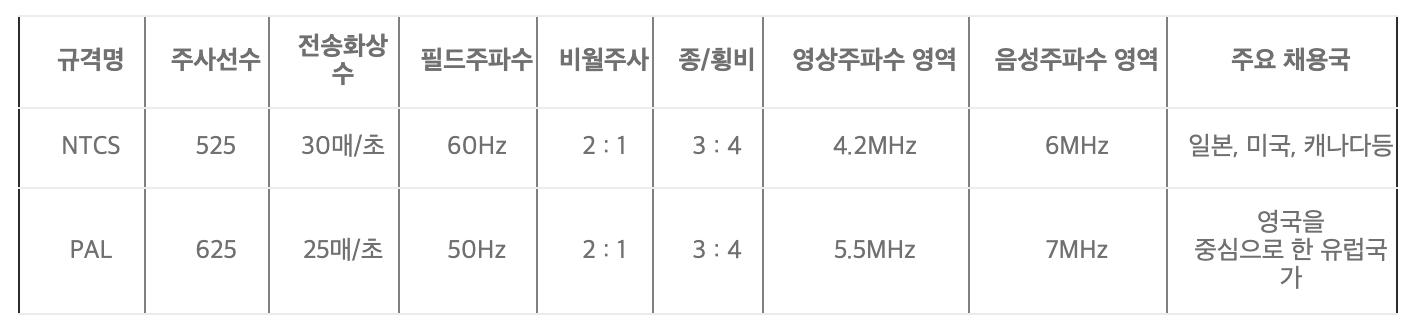

    ※ 아래의 표는 NTSC/PAL의 주요제원입니다
